КорзинаЗаслонка Баттерфляй
Пресная вода, сточные воды, морская вода, воздух, кислоты, щелочь, соли, пищевая и химическая промышленность

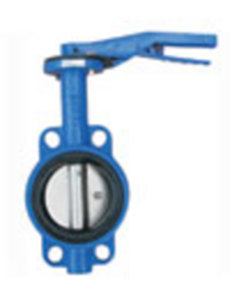

Задвижка Баттерфляй поворотная межфланцевая предназначена для перекрытия или дросселирования потока перемещаемой по трубопроводам среды — воды, газообразных сред, пара и пр.
Задвижки поставляем с нержавеющем диском для таких сред: вода питьевая и техническая, пар, кислоты, щелочи, растворы солей, пищевые среды, нефтепродукты.
Задвижка Баттерфляй поворотная межфланцевая может быть установлена на трубопроводе между стандартными ответными фланцами без применения дополнительных уплотнений (футеровка корпуса одновременно выполняет роль уплотнений).
Для центровки заслонки «Баттерфляй» между фланцами на ее корпусе выполнены приливы с отверстиями, через которые пропускаются стяжные болты или шпильки.
Задвижка Баттерфляй поворотная межфланцевая: технические характеристики
Диапазон номинальных диаметров 50 — 600мм
Номинальная температура 150 С
Максимальное давление 1,6МПа
Тип присоединения ГОСТ 12820-80.
| Артикул | Рабочая среда |
| RBV-16-10 | Пресная вода, сточные воды, воздух до 130С |
| RBV-16-55SS | Пресная вода, сточные воды, морская вода, воздух, кислоты, щелочь, соли до 130С |
| RBV-16-30 | Пресная вода, сточные воды, морская вода, воздух до 150С |
| RBV-16-60(PP) | Вода, пар, воздух, пищевая промышленность, слабо агресивные среды до 150С |
| RBV-16-40G | Газ, нефтепродукты, вода, воздух до 80С |
| Составляющие |
Материалы | ||||
| RBV-16-10 |
RBV-16-55SS | RBV-16-30 | RBV-16-60(PP) | RBV-16-40G | |
| Корпус | Чугун | Чугун | Чугун | Чугун | Чугун |
| Диск | Чугун | Нерж. сталь | Чугун |
Нерж. сталь/ Углеродистая сталь |
Нерж. сталь |
| Вал | Нерж. сталь | Нерж. сталь | Нерж. сталь | Нерж. сталь | Нерж. сталь |
| Шпонка | Сталь | Сталь | Сталь | Сталь | Сталь |
| Упл. кольцо | EPDM | EPDM | Тефлон | PTFE | NBR |
| Втулка | Бронза | Бронза | Бронза | Бронза | Бронза |

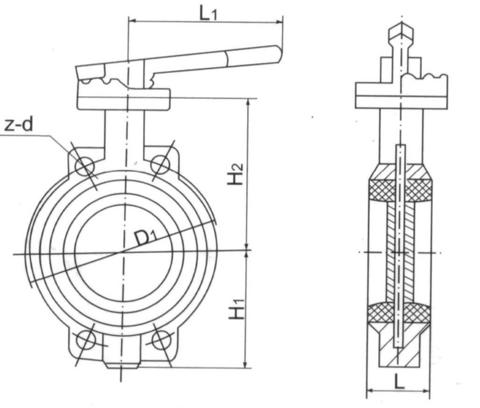

| Номинальный диаметр Дн | L | H | H1 | H2 | D1 | Z-d | Масса (буз ручки редуктора) |
| 50 | 45 | 263 | 80 | 158 | 125 | 4-21 | 2,63 |
| 65 | 51 | 283 | 89 | 171 | 145 | 4-26 | 2,83 |
| 80 | 52 | 299 | 95 | 181 | 160 | 8-19 | 2,63 |
| 100 | 58 | 336 | 112 | 199 | 180 | 4-21 | 4,77 |
| 125 | 58 | 364 | 126 | 213 | 210 | 4-23 | 5,57 |
| 150 | 58 | 393 | 139 | 227 | 240 | 4-23 | 7,07 |
| 200 | 65 | 467 | 174 | 260 | 295 | 4-26 | 12,55 |
| 250 | 70 | 520 | 202 | 292 | 355 | 4-30 | 16,6 |
| 300 | 80 | 615 | 240 | 335 | 405 | 4-30 | 29,3 |
| 350 | 85 | 670 | 262 | 365 | 457 | 4-30 | 39,3 |
| 400 | 95 | 760 | 298 | 401 | 513 | 4-30 | 50,5 |
|
450 |
125 | 810 | 322 | 430 | 565 | 4-30 | 69,5 |
| 500 | 139 | 900 | 353 | 490 | 620 | 4-33 | 101,5 |
| 600 | 159 | 1120 | 474 | 569 | 774 | 4-35 | 174 |
