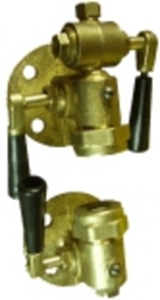

Запорное устройство 12Б3бк

Запорные устройства указателей уровня 12б3бк состоит с нижнего и верхнего крана. Рабочая температура + 225 (+ 250) °С. Изпользуется у котлах ДКВР.

Детальное описание товара

УСТРОЙСТВО ЗАПОРНОЕ УКАЗАТЕЛЯ
УРОВНЯ ЖИДКОСТИ КРАНОВОГО ТИПА
Техническое описание и инструкция по эксплуатации
НАЗНАЧЕНИЕ

1.1 Устройство запорное указателя уровня жидкости кранового типа Ду 20, Ру 2,5 МПа (25 кгс/см2),
т/ф 12Б3бк применяется с цилиндрическими трубками по ТУ 25.4.1045-75 или рамками по
ТУ 26.07-1487-89 на котлах, сосудах, резервуарах для жидких сред при температуре не более 250С

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
Устройство запорное состоит из следующих основных сборочных единиц:
корпуса верхнего — 1 шт;
корпуса нижнего — 1 шт;
крана — 1 шт.
Корпуса верхний и нижний выполнены с отверстиями, через которые при открытых затворах из рабочей емкости поступает жидкость в указатель уровня.
Работа устройства запорного основана на принципе сообщающихся сосудов, в связи с чем уровень жидкости, поступающей из рабочей емкости в указатель уровня, соответствует уровню жидкости в емкости.
Кран подсоединен к корпусу нижнему и предназначен для слива жидкости из указателя уровня.
Закрытие затворов корпусов и крана производится поротом ручки.
Уплотнение затворов осуществляется установкой сальниковой набивки, в качестве которой используется асбестовый шнур, пропитанный графитовой смазкой.

МОНТАЖ
Устанавливаемое устройство запорное необходимо подвергнуть осмотру, проверить легкость открытия и закрытия затворов, а также проверить на герметичность водой условным давлением. При необходимости подтянуть накидные гайки.
Монтаж устройства запорного на котлах, сосудах, аппаратах и резервуарах производится в следующем порядке:
корпуса верхний и нижний крепятся к фланцам рабочей емкости болтами;
в корпуса устанавливается стеклянная трубка указателя уровня;
концы стеклянной трубки в корпусах уплотняются сальниковой набивкой;
поворотом ручки открыть затворы корпусов верхнего и нижнего, затвор крана при этом должен быть закрыт.
