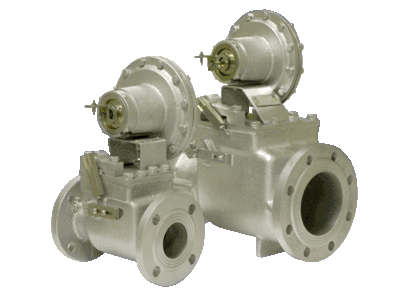

КорзинаКлапан предохранительный КПЗ
Клапаны предохранительные запорные КПЗ предназначены для автоматического прекращения подачи неагрессивных углеводородных газов к потребителям при повышении и понижении контролируемого давления газа сверх заданных величин.
Клапаны предохранительные запорные КПЗ изготавливаются низкого или высокого контролируемого давления с рычагами, расположенными слева или справа (исполнение — 01) по ходу газа.
Вид климатического исполнения клапанов УХЛ2 ГОСТ 15150-69 с температурой окружающего воздуха от минус 40 до плюс 45°С при изготовлении корпусных деталей из алюминиевых сплавов и от минус 15 до плюс 45°С при изготовлении корпусных деталей из серого чугуна.
Запись при заказе клапанов соответственно исполнению:
— клапан предохранительно-запорный с условным проходом DN 50 мм низкого контролируемого давления с рычагами, расположенными слева по ходу газа. Клапан КПЗ-50Н ТУ 4859-024-36214188-2000.
— клапан предохранительно-запорный с условным проходом DN 100 мм высокого контролируемого давления с рычагами, расположенными справа по ходу газа.
Основные технические характеристики
| Наименование параметра размера | Значение исполнения | ||
| КПЗ-25 | КПЗ-50 | КПЗ-50 | |
| Рабочее давление на входе, МПа, не более | 1,2 | ||
| Условный проход, Ду, мм | 25 | 50 | 100 |
|
Пределы настройки контролируемого давления, МПа Нижний КПЗ-Н КПЗ-С КПЗ-В Верхний КПЗ-Н КПЗ-С КПЗ-В |
0,0003-0,003 0,001-0,012 0,003-0,03 0,002-0,075 0,06-0,32 0,03-0,75 |
||
| Точность срабатывания % | +/- 5 |
||
| Строительная длина, мм | 160 | 230 | 350 |
|
Габаритные размеры, мм ширина высота |
200 320 |
200 300 |
246 435 |
| Масса, кг | 5 | 16 | 32 |
