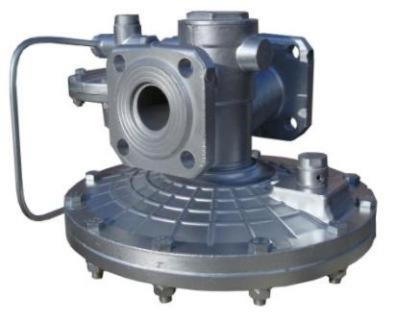

Регулятор РДУК нов образца

Регуляторы давления

Код: [38]



Описание

Регуляторы давления универсальные Казанцева типа РДУК2 Ду 50, 100, 200 предназначены для редуцирования высокого и среднего давления до значения, необходимого потребителю, и поддержания заданного давления «после себя» на заданном уровне для природных, искусственных и других неагрессивных газов.

Условия эксплуатации регуляторов должны соответствовать климатическому исполнению У2 ГОСТ 15150-69 с температурой окружающего воздуха от минус 45 до плюс 40С.

Для нормальной работы регулятора при отрицательных температурах газ не должен содержать влагу во избежание выпадения конденсата и обмерзания узлов рудуцирования и выхода их из строя.

Регуляторы выпускаются в двух исполнениях:

— низкого давления (с регулятором управления КН2),
— высокого давления (с регулятором управления КВ2).

Регуляторы Ду 50 изготавливаются с седлом 35 мм, Ду 100 с седлом 50, 70 мм, Ду 200 с седлом 105, 140 мм.

Материал для изготовления корпуса используют алюминий которы по своим техническим характеристикам не уступает чугунным, плюс они  легче в  установке и обслужывании.

 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕГУЛЯТОРА РДУК



Наименование параметра или размера
   Значение для типа или исполнения
 РДУК-2Н(В)-50 РДУК-2Н(В)-100 РДУК-2Н(В)-200
 Диаметр условного прохода входн. фланца, Ду, мм  50  100  200
 Диаметр седла, мм  35  50 70  105 140
 Максимальное входное давление, МПа (кгс/см2)
1,2(12)
0,6(6)

 Диапазон настройки выходного давления, МПа (кгс/см2)

Для регулятора низкого давления

Для регулятора высокого давления



0,005-0,06 (0,05-0,6)

0,06-0,6 (0,6-6,0)

 Максимальная пропускная способность, м3/ч, не менее  6000  12000 24500  37500 47000

 Габаритные размеры,мм

строительная длина

ширина

высота



230

466

278



350

534

418



600

615

711

 Фланци по ГОСТ 12820-80 на условное давление МПа
1,6
 Масса, кг. не более  15  50  282
