КорзинаКлапан ПСК Ду 25-50

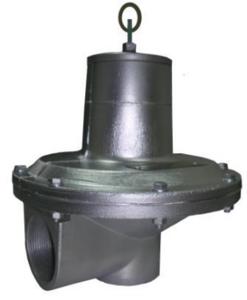

Клапаны сбросные предохранительные ПСК-25, ПСК-50 являются приборами мембранного типа и предназначены для сброса газа в атмосферу при повышении давления (в сети или резервуаре) сверх допустимого предела и устанавливаются на газопроводах и газорегуляторных станциях низкого, среднего и высокого давления. Присоединение к трубопроводу — муфтовое (ГОСТ 6357).
Клапаны ПСК с условным проходом DN 50 производятся нескольких видов:
клапаны сбросные низкого давления срабатывания — ПСК-50П-Н/20;
клапаны сбросные среднего давления срабатывания — ПСК-50-П-С/50;
клапаны сбросные среднего давления срабатывания — ПСК-50-П-С/125;
клапаны сбросные высокого давления срабатывания — ПСК-50-П-В/1000.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КЛАПАНА ПСК-50
| Наименование параметра | Значение для исполнений |
| Условный проход, Ду, мм | 50 |
|
Диапазон настройки клапана, кПа ПСК-50Н/5 ПСК-50Н/20 ПСК-50С/50 ПСК-50С/125 ПСК-50С/300 ПСК-50В/400 ПСК-50В/700 ПСК-50В/1000 |
1,0-5,0 2,0-20 20-50 50-125 120-300 120-400 125-700 125-1000 |
| Тип соединения с газопроводом-резьба внутреняя трубная ГОСТ 6357-52, дюйм | 2-В |
|
Габаритные размеры, мм не более диаметр высота |
220 245 |
| Масса, кг. | 5 |
Технические характеристики ПСК-25
| Наименование параметра | Значение для исполнений | |
| ПСК-25Н | ПСК-25В | |
| Условный проход, Ду, мм | 25 | |
|
Диапазон настройки клапана, кПа (кгс/см2) -диаметр пружины 3мм -диаметр пружины 4мм |
1(0,01)-20(0,2) 2,5(0,025)-100(1,0) |
100(1,0)-300(3,0) 400(4,0)-1000(10)
|
| Пропускная способность при давлении, равном верхнему пределу настройки, м3/ч, не менее | 120 | 1500 |
| Тип соединения с газопроводом-резьба внутреняя ГОСТ 6357-52, дюйм | 1 |
|
|
Габаритные размеры, мм, не более диаметр высота |
160 200 |
|
| Масса, кг. | 2,0 |
|
