Регулятор РДГ

Регуляторы давления

Код: [36]


Описание

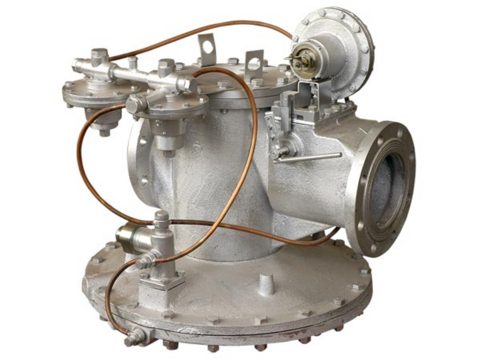

Регуляторы давления газа типа РДГ предназначены для редуцирования высокого и среднего давления на низкое.

НАЗНАЧЕНИЕ: РДГ

для обеспечения редуцирования высокого или среднего давления, автоматического поддержания выходного давления на заданном уровне, а также автоматического отключения подачи газа при аварийном повышении или понижении выходного давления. Устанавливаются в газораспределительных станциях систем подачи газа в городах и селах.

ПРЕИМУЩЕСТВА:

— выполнены в комбинированном исполнении со встроенным предохранительным запорным клапаном;
— регуляторы РДГ-М работоспособны в интервале температур окружающей и измеряемой среды от минус 35° до +60°С и повышенной влажности, что исключает необходимость обогрева ГРП и ГРПШ;
— имеют большую пропускную способность.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование параметра или размера Значение для типа или исполнения
РДГ-25Н(В) РДГ-50Н(В) РДГ-80Н(В) РДГ-150Н(В)

Диаметр условног прохода входного фланца,

Ду, мм

  25 50 80 150
Максимальное входное давление, МПа (кгс/см2)     1,2 (12)
Диапазон настройки выходного давления, МПа     0,001-0,06 (0,01-0,6)
Диаметр седла, мм  21 25/30/35/40/45  65 98

Пропускная способность при входном давлении;

0,1 МПа, м3/ч,

1,2 МПа, м3/ч.

2200

1100

7100

2250

14600

4950

32000

Габаритные размеры, мм не более;

длина

строительная длина

ширина

высота



365

325

440

460



440

365

550

350



507

502

560

470



570

570

650

800
Фланцы (конструкция и размеры) по ГОСТ 12817-80 на условное давление МПа     1,6
Масса, кг, не более  15 26 102 150


  Таблица - пропускная способность Q м3/ч регуляторов РДГ-25Н; РДГ-25В


 Рвх, МПа		 Рвых, кПа
 2...10 30 50 60 80 100 150 200 250 300 400 500 600
 1.0  340  325  295 270 205  -  -  -  -  -  -  -  -
 1.5  425    415 405 380 270  -  -  -  -  -  -  -
 2.0  510       500 480 380  -  -  -  -  -  -
 2.5  595         585 540  415  -  -  -  -  -
 3.0  680           660  585 450  -  -  -  -
 4.0  850           830  780 680  -  -  -  -
 5.0  1020               1005 960 760  -  -
 6.0  1190  1190               1175 1075 830  -
 7.0    1360                 1310 1170 900
 8.0    1530                   1440 1270
 9.0    1700                   1665 1560
 10.0     1870                   1800
 11.0     2040
 12.0      2210 2210

 Таблица - пропускная способность Q м3/ч регуляторов РДГ-50Н; РДГ-50В

(седло Ду 30мм, р=0,72 кг/м3)

 Р1, МПа  Р2, МПа

 0,002-0,01

  0,03 0,05 0,06 0,08 0,10 0,15 0,20 0,25 0,30 0,40 0,50 0,60
 0,10  450  400  400  350  250
 0,15  550  550  550  550 500  450
 0,20  650  650  650  650 650 600  500
 0,25  750  750  750  750 750 750  700  550
 0,30  850  850  850  850 850 850 850  750  600
 0,40  1100  1100  1100  1100 1100 1100 1100  1050 1000  900
 0,50  1300  1300  1300  1300 1300 1300 1300 1300 1300  1250  1000
 0,60  1500  1500  1500  1500 1500 1500 1500 1500 1500  1500  1400  1100
 0,70  1700  1700  1700  1700 1700 1700 1700 1700 1700 1700 1700  1550  1200
 0,80  1950  1950  1950  1950 1950 1950 1950 1950 1950 1950 1950  1850  1650
 0,90  2150  2150  2150  2150 2150 2150 2150 2150 2150 2150 2150 2150  2000
 1,00  2350  2350  2350  2350 2350 2350 2350 2350 2350 2350 2350 2350 2300
 1,10  2600  2600  2600  2600 2600 2600 2600 2600 2600 2600 2600 2600 2550
 1,20  2800  2800  2800  2800 2800 2800 2800 2800 2800 2800 2800 2800

2800

 Таблица - пропускная способность Q м3/ч регуляторов РДГ-50Н; РДГ-50В

(седло Ду 35мм, р=0,72 кг/м3)


 Р1, МПа		              Р2, МПа

 0,002-0,01

  0,03  0,05  0,06  0,08  0,10 0,15  0,20  0,25  0,30  0,40  0,50  0,60
 0,10  600  600 550 500 400
 0,15  800  800 750 750 700 650
 0,20  950  950 950 950 950 900 700
 0,25  1100  1100 1100 1100 1100 1100 1000 800
 0,30  1250  1250 1250 1250 1250 1250  1200  1100  850
 0,40  1550  1550 1550 1550  1550  1550  1550  1550  1450  1300
 0,50  1850  1850 1850 1850  1850  1850  1850  1850  1850  1800  1450
 0,60  2150  2150 2150 2150  2150  2150  2150  2150  2150  2150  2000  1600
 0,70  2500  2500 2500 2500  2500  2500  2500  2500  2500  2500  2450  2200  1700
 0,80  2800  2800 2800 2800  2800  2800  2800  2800  2800  2800  2800  2700  2400
 0,90  3100  3100 3100 3100 3100  3100  3100  3100  3100  3100  3100  3100  2900
 1,00  3400  3400 3400 3400 3400 3400 3400 3400 3400 3400 3400 3400  3350
 1,10  3700  3700 3700 3700 3700 3700 3700 3700 3700 3700 3700 3700 3700
 1,20  4050  4050 4050 4050 4050 4050 4050 4050 4050 4050 4050 4050 4050

 Таблица - пропускная способность Q м3/ч регуляторов РДГ-50Н; РДГ-50В

(седло Ду 45мм, р=0,72 кг/м3)

 Р1, МПа  Р2, МПа
 0,002-0,01 0,03 0,05 0,06 0,08 0,10 0,15 0,20 0,25 0,30 0,40 0,50 0,60
 0,10  850  800 750 700 550
 0,15  1050  1050 1050 1050 950  900
 0,20  1250  1250 1250 1250 1250 1200  1000
 0,25  1450  1450 1450 1450 1450 1450 1350 1100
 0,30  1700  1700 1700 1700 1700 1700 1700 1500 1150
 0,40  2100  2100 2100 2100 2100 2100 2100 2100 2000 1750
 0,50  2500  2500 2500 2500 2500 2500 2500 2500 2500 2450 1950
 0,60  2950  2950 2950 2950 2950 2950 2950 2950 2950 2950 2750 2150
 0,70  3350  3350 3350 3350 3350 3350 3350 3350 3350 3350 3300 3000 2350
 0,80  3800  3800 3800 3800 3800 3800 3800 3800 3800 3800 3800 3650 3250
 0,90  4200  4200 4200 4200 4200 4200 4200 4200 4200 4200 4200 4150 3950
 1,00  4600  4600 4600 4600 4600 4600 4600 4600 4600 4600 4600 4600 4550
 1,10  5050  5050 5050 5050 5050 5050 5050 5050 5050 5050 5050 5050 5050
 1,20  5450  5450 5450 5450 5450 5450 5450 5450 5450 5450 5450 5450 5450

 Таблица - пропускная способность Q м3/ч регуляторов РДГ-50Н; РДГ-50В

(седло Ду 45мм, р=0,72 кг/м3)

 Р1, МПа  Р2, МПа
 0,002-0,01 0,03 0,05 0,06 0,08 0,10 0,15 0,20 0,25 0,30 0,40 0,50 0,60
 0,10  1100 1050 1000 900 700
 0,15  1350 1350 1350 1350 1250 1150
 0,20  1650 1650 1650 1650 1650 1600 1250
 0,25  1900 1900 1900 1900 1900 1900 1800 1400
 0,30  2200 2200 2200 2200 2200 2200 2200 1950 1500
 0,40  2750 2750 2750 2750 2750 2750 2750 2700 2550 2250
 0,50  3250 3250 3250 3250 3250 3250 3250 3250 3250 3150  2550
 0,60  3800 3800 3800 3800 3800 3800 3800 3800 3800 3800 3550 2800
 0,70  4350 4350 4350 4350 4350 4350 4350 4350 4350 4300 4300 3900 3000
 0,80  4900 4900 4900 4900 4900 4900 4900 4900 4900 4900 4900 4750 4250
0,90  5450 5450 5450 5450 5450 5450 5450 5450 5450 5450 5450 5400 5150

1,00

 6000 6000 6000 6000 6000 6000 6000 6000 6000 6000 6000 6000 5900
 1,10  6550 6550 6550 6550 6550 6550 6550 6550 6550 6550 6550 6550 6500
 1,20  7100 7100 7100 7100 7100 7100 7100 7100 7100 7100 7100 7100 7100

 Таблица - пропускная способность Q м3/ч регуляторов РДГ-80Н; РДГ-80В

(седло Ду 65мм, р=0,72 кг/м3)

 Р1, МПа Р2, МПа
 0,002-0,01 0,03 0,05 0,06 0,08 0,10 0,15 0,20 0,25 0,30 0,40 0,50 0,60
 0,10  2250 2200 2000 1850 1400
 0,15  2800 2800 2800 2750 2600 2350
 0,20  3400 3400 3400 3400 3350 3250 2600
 0,25  3950 3950 3950 3950 3950 3950 3650 2850
 0,30  4500 4500 4500 4500 4500 4500 4450 4000 3100
 0,40  5600 5600 5600 5600 5600 5600 5600 5600 5300 4650
 0,50  6750 6750 6750 6750 6750 6750 6750 6750 6700 6500 5250
 0,60  7850 7850 7850 7850 7850 7850 7850 7850 7850 7850 7300 5750
 0,70  9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 8850 8050 6200
 0,80  10100 10100 10100 10100 10100 10100 10100 10100 10100 10100 10100 9750 8700
 0,90  11200 11200 11200 11200 11200 11200 11200 11200 11200 11200 11200 11150 10550
 1,00  12350 12350 12350 12350 12350 12350 12350 12350 12350 12350 12350 12350 12100
 1,10  13450 13450 13450 13450 13450 13450 13450 13450 13450 13450 13450 13450 13400
 1,20  14600 14600 14600 14600 14600 14600 14600 14600 14600 14600 14600 14600 14600

 Таблица - пропускная способность Q м3/ч регуляторов РДГ-150Н; РДГ-150В

(седло Ду 98мм, р=0,72 кг/м3)

Р1, МПа Р2, МПа

 0,10
 0,15
 0,20
 0,25
 0,30
 0,40
 0,50
 0,60
