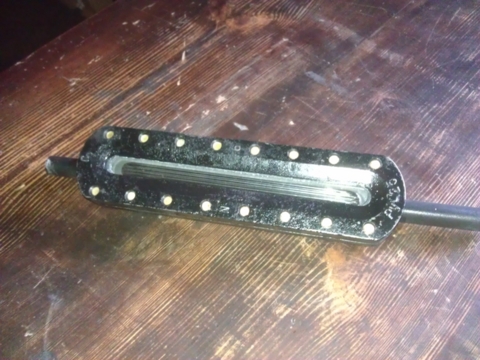

Рамка указателя уровня 12кч11бк

Измерения и сигнализации уровня

Код: [158]



Описание

Указатель уровня жидкости 12кч11бк

Для контроля уровня воды в паровом котле применяют водоуказательные приборы такие как 12кч11бк либо кварцевую трубку.
. Каждый паровой котел должен иметь не менее двух водоуказателей. У котлов паропропзводптельностью менее 0,7 т/ч разрешается устанавливать один водоуказатель и два пароводопробных крана, один из которых помещают на низшем уровне воды в котле, т. е. на 100 мм выше разделительной линии, другой — на низшем. Указатель уровня жидкости 12кч11бк устанавливают практисески у каждого парового котла. Его предначение — контроль за уровенем воды в котле.

 Указатели уровня жидкости 12кч11бк устанавливаются для контроля за уровнем на котлах, аппаратах и резервуарах для воды, воздуха, природного газа, пара и других жидких и газообразных неагрессивных сред с рабочей температурой до 250oС и рабочим давлением до 2,5 МПа (25 кгс/см2). Присоединительный диаметр 20 мм, диаметр условного прохода 8 мм.


Номер рамки
DN, мм
PN, атм Н, мм Н1, мм Н2, мм Масса, кг
№ 2 20 25 300 162 124 2,3
№ 4 20 25 360 224 174 3,0
№ 5 20 25 390 254 204 3,4
№ 6 20 25 420 284 234 3,8
№ 8 20 25 490 354 304 4,6
