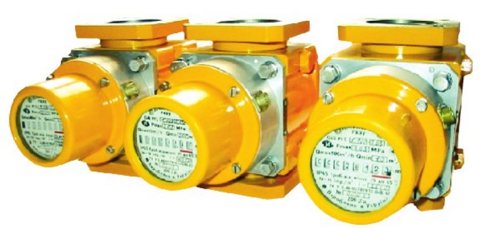

Счетчик газа роторный РГС-Ех

Счетчики

Код: [207]



Описание

Счетчик газа роторный  РГС-Ех предназначен для измерения количество газа, который поступает в газопровод под давлением. Эти счетчики можно применять как для коммерческого так и для технологического учета газа.
  Счетчик газа РГС- Ех имеют выходной низкочастотный сигнал для работы с электронными коректорами  обьема газа. Счетчики РГС-Ех выпускают с в зрывозащищенном корпусе и имеют маркировку 1ExibІІBT3 X.

Особенности счетчика РГС:

1. Корпус и роторы счетчики изготовленны из алюминиевого сплава.
2. Счетчики РГC-Ех отличаються  високой надежностю и точностю измерения.
3. В новых счетчиках  РГС-Ех все строительные размеры остались прежними, что дает возможность замены старых счетчиков на новые без дополнительных модернизаций системы и материальных затрат;
 4. В основе кострукции счетчика преминяються специальные подшипники повышенной надежности.

Преимущества:
 1. Счетчики рощитаны на давления газа до 1,0 МПа.
 2. Высокая износостойкость и неприхотливость к чистоте газа.
 3. Простота в монтаже и експлуатации.
  4. Возможность производить ремонтные работы и поверку в каждом регионе Украины.

За дополнительную плату мы можем поставить:

– електронный коректор обьема газа;
 – фильтра газа типа ФГК или ФГТ с заменимым фильтрующим эллементом;
– комплектом обратных фланцев;
– штуцера термоизоляционные (гильзы) для термопреобразователя сопротивления;
– гильзы термоизоляционные для контрольного термометра.

Основные технические характеристики РГС-Ех


Название параметров
Значение параметров
G-25 РГС-Ех G-40 РГС-Ех G-65 РГС-Ех
 Номинальный расход Qnom м3/час 25 40 65
 Максимальный расход Qmax м3/час 40 65 100

 Минимальный расход Qmin м3/час

при соотношении Qmin/Qmax

1:65

1:100

1:160





   0,65

0,4

0,25





 1

0,65

0,4





 1,6

1

0,65

 Максимальное рабочее давление, МПа    0,63;1
 Номинальный диаметр Ду, мм.    50

 Условие эксплуатации:

Температура С,

Относительная влажность % до.



от -25 до +65С

95



от -50 до +65

95

 Граници основной относительной погрешности %

Qmin

Qt



+-2

+-1

 Значение импульса генератора импульсов низкой частоты    1 имп.= 0,1м3

 Габаритные размеры, мм, длина

ширина

высота

  275

135

175

 330

135

175

 Масса, кг, не более   9,5  11,5

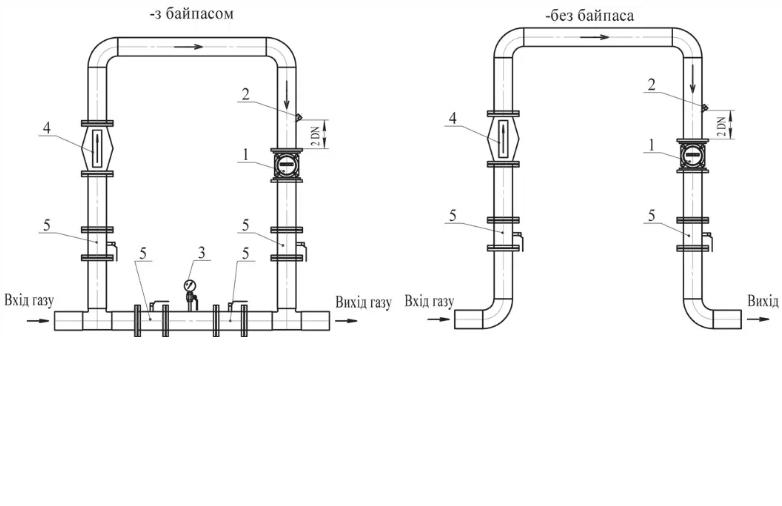

 Схема подключения

1 Счетчик газа

2 Штуцер термоизоляционный для термометра сопротивления

3 Манометр

4 Фильтр гузу

5 Кран шаровый фланцевый

6 Гильза термоизоляционная для контрольного термометра
