Счетчик газа турбинный ЛГ-К-150Ех

Счетчики

Код: [151]



Описание

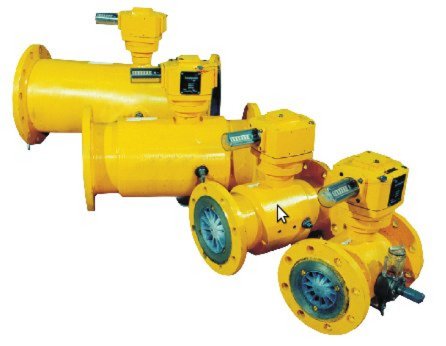

Турбинный счетчик газа ЛГ и ЛГ-К-150Ех G400 и 650
Турбинные счетчики ЛГ предназначены для коммерческого учета объемного количества неагреcсивных газов и преобразования расхода газа в импульсный и частотно-импульсный сигналы и применяются для работы в системах контроля, регулирования и управления технологическими процессами.
Измеряемая среда: природный и другие газы, плотностью не менее 0,67 кг/м?, которые допускают контакт с маслом.
Счетчики с выходным импульсным сигналом ЛГ-К-Ех предназначены для работы с корректорами. Счетчики газа ЛГ-К-Ех имеют выходной низкочастотный сигнал для роботы с электронными вычислителями объема газа. являются взрывозащищенными, имеют маркировку взрывоэащиты 1ExibllBT3"X».
Счетчики измеряют количество движущегося в трубопроводе газа при действующих давлении и температуре. Коммерческому учету подвергается газ, параметры которого приведены к нормальным условиям. Ориентировочно коммерческое количество газа рассчитывается умножением показаний отсчетного приспособления на значение абсолютного давления (Рабс = Рр + Ратм).

Технические характеристики


Наименование параметров
Значение параметров
ЛГК-150-Ех
 Номинальный расход, Qnom. м3/час  400  650
 Максимальный расход, Qmax. м3/час  650  1000
 Минимальный расход, Qmin. м3/час  32  32; 50
  Порог чувствителности, м3/час, не более  9,75  15
 Диапазон измерений
1:20;  1:30
 Минимальное рабочее давление газа кПа, должно привышать
1,2
 Максимальное рабочее давление газа МПа
6,3; 10; 16; 25; 40; 63; 80
 Пределы основной погрешности, %

Qmin<=Q

Qt<=Q<=Qmax


+-2,0

+-1,0

 Количество разрядов отсечного механизма
8
  Номинальный диаметр Ду.
150
 Выходной сигнал (типа сухой контакт) НЧ имп/м3   1
 Условия эксплуатации:

температура, С

относительная влажность, % до



  от -30 до +60

95
