Счетчик газа турбинный ЛГ-К-100Ех

Счетчики

Код: [150]



Описание

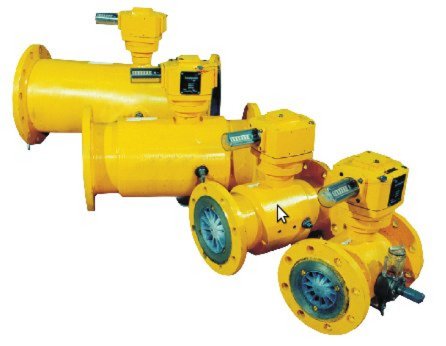

Турбинный счетчик газа ЛГ и ЛГ-К-100Ех G160 и 250
Турбинные счетчики ЛГ предназначены для коммерческого учета объемного количества неагреcсивных газов и преобразования расхода газа в импульсный и частотно-импульсный сигналы и применяются для работы в системах контроля, регулирования и управления технологическими процессами.
Измеряемая среда: природный и другие газы, плотностью не менее 0,67 кг/м?, которые допускают контакт с маслом.
Счетчики с выходным импульсным сигналом ЛГ-К-Ех предназначены для работы с корректорами. Счетчики газа ЛГ-К-Ех имеют выходной низкочастотный сигнал для роботы с электронными вычислителями объема газа. являются взрывозащищенными, имеют маркировку взрывоэащиты 1ExibllBT3"X».
Счетчики измеряют количество движущегося в трубопроводе газа при действующих давлении и температуре. Коммерческому учету подвергается газ, параметры которого приведены к нормальным условиям. Ориентировочно коммерческое количество газа рассчитывается умножением показаний отсчетного приспособления на значение абсолютного давления (Рабс = Рр + Ратм).

Техничекские характеристики

Наименование параметров

  Значение параметров
  ЛГК-100-Ех
 Номинальный расход, Qnom. м3/час  160  250
 Максимальный расход, Qmax. м3/час  250  400
 Минимальный расход, Qmin. м3/час  12,5  13; 20
 Порог чувствителности, м3/час, не более  3,75  6
 Диапазон измерений
1:20;  1:30
 Минимальное рабочее давление газа кПа, должно привышать
1,2
 Максимальное рабочее давление газа МПа   6,3; 10; 16; 25; 40; 63; 80
 Пределы основной погрешности, %

Qmin<=Q

Qt<=Q<=Qmax



+-2,0

+-1,0

 Количество разрядов отсечного механизма   8
 Номинальный диаметр Ду.   100
 Выходной сигнал (типа сухой контакт) НЧ имп/м3
1
 Условия эксплуатации:

температура, С

относительная влажность, % до



  от -30 до +60

95
