КВВГ, АКВВГ — кабели контрольные с медными и алюминиевыми жилами

Кабельная продукция

Код: [79]



Описание

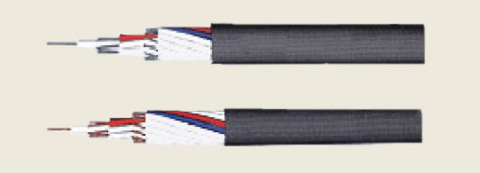

КВВГ, АКВВГ — кабели контрольные с медными и алюминиевыми жилами с ПВХ изоляцией в ПВХ оболочке

ПРИМЕНЕНИЕ

Кабеля КВВГ и АКВВГ предназначены для неподвижного присоединения к электрическим приборам, аппаратам и к зажимам распределительных устройств с номинальным переменным напряжением до 660В частотой до 100Гц или постояным напряжением до 1000В, для прокладки в ипомещениях, каналах, тунелях, в условиях агресивной среды при отсутствии механических воздействий на кабель.

Кабели марок КВВГнг и АКВВГнг применяются для прокладки в кабельных сооружениях и помещениях для обеспечения пожарной безопасности кабельных цепей при прокладке в пучках.

Кабели всех марок могут быть проложены на открытом воздухе.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

кабеля КВВГ и АКВВГ
Виды климатичеческого исполнения кабелей УХЛ категорий размещения 1-5, Т (кабели в тропическом исполнении) категорий размещения 2-5 по ГОСТ 15150.
Рабочая температура окружающей среды — от —50°С до +50°С
Относительная влажность воздуха при температуре до +35°С — до 98%
Номинальная толщина изоляции для жил кабеля КВВГ и АКВВГ сечением:
от 0,75 до 2,5мм2 — 0,6мм
от 4 до 6мм2 — 0,7мм
до 10мм2 — 0,9мм
Электрическое сопротивление изоляции жилкабеля КВВГ и АКВВГ при температуре 20°С сечением:
от0,75 до 1,5мм2, не менее — 10МОм х км
от2,5 до 4мм2, не менее — 9МОм х км
от6 до 10мм2, не менее — 6МОм х км
Длительно допустимая температура нагрева жил кабеля КВВГ и АКВВГ при эксплуатации — +70°С
Кабели КВВГ и АКВВГ устойчевы к монтажным изгибам.
Радиус изгиба небронированных кабелей с медными жилами при прокладке при температуре окружающей среды не ниже 0°С состовляет:
для кабелей КВВГ и АКВВГ наружным диаметром до 10мм включ., не менее — 3-х диаметров кабеля
для кабелей КВВГ и АКВВГ наружным диаметром от 10мм до 25мм включ., не менее — 4-х диаметров кабеля
Радиус изгиба небронированных кабелей КВВГ и АКВВГ при прокладке и монтаже без предварительного негрева при температуре окружающей среды не ниже —15°С, не менее — 6-ти диаметров кабеля

КОНСТРУКЦИЯ

кабеля КВВГ и АКВВГ


ТОКОПРОВОДЯЩАЯ ЖИЛА кабеля КВВГ и АКВВГ — медная или алюминиевая, однопроволочная, 1 класса по ГОСТ 22483.


ИЗОЛЯЦИЯ кабеля КВВГ и АКВВГ — из поливинилхлоридного пластиката (ПВХ).


СТРУКТУРА кабеля КВВГ и АКВВГ — изолированные жилы кабелей скручены. В каждом повиве имеется счетная пара, изолиро-ванные жилы которой по цвету отличаются друг от друга и от остальных жил.


ОБОЛОЧКА кабеля КВВГ и АКВВГ — из ПВХ пластиката, для кабелей марки АКВВГнг и КВВГнг из ПВХ пластиката пониженной горючести.
Срок службы кабеля КВВГ и АКВВГ при прокладке в помещениях, каналах, тунелях, не менее — 25 лет
